liner-for-two 53 - Carthago

Karosseritype	Integrert
Basisbil	Fiat Ducato
Girkasse	8-girs automatkasse
Standardchassis	AL-KO lav ramme 40 heavy
Basismotor	Diesel 2,2 I (180 PS / 132 kW)
Lengde / Bredde / Høyde	7830 / 2270 ¹⁾ / 3080
Akselavstand	4543
Dobbeltgulvhøyde / oppbevaringsrom i dobbeltgulv	360 / 360
Ståhøyde i oppholdsrom / lounge-sittegruppe bak	1980 / 1820
Innvendig høyde i bakre garasje	935 / 1140
Dørbredde / -høyde bakre garasje passasjerside	1150 x 1150
Dørbredde / -høyde bakre garasje førerside	1150 x 1150
Teknisk tillatt totalvekt	4.500 / 4.800 ²⁾
Masse i kjøreklar tilstand	3.937 (3.740 - 4.133)
Produsentdefinert masse for ekstrautstyr i standardutførelse	175
Maks. tilhengervekt	1800
Maks. antall sitteplasser med 3-punktsbelte standard / tilvalg	2 / 4
Soveplasser standard / tilvalg	2 / 4
Mål senkeseng	2000 / 1950 X 2100
Mål ombygd sittegruppe	2000 x 1470 / 1310 ³⁾
Kjøleskapsvolum / hvorav fryserom	153 / 29
Varmesystem	Alde WW
Ferskvannsvolum	210
Spillvannsvolum	155
Batterikapasitet	150 Ah Lithium
Stikkontakter 230 V / 12 V / USB	5 / 3 / 3

VIKTIG RETTSLIG OG TEKNISK INFORMASJON OM VALG OG KONFIGURASJON AV BOBILEN DIN
Hver bobil er i veitrafikken kun godkjent for en bestemt maksimalvekt, som ved kjøring ikke må overskrides. Ved valg og konfigurasjon av din bobil eller van (heretter: „bobil“) er de tekniske og lovbefalte grenser for vekt av bobilen derfor spesielt viktige. Disse spiller innenfor rammen av konfigurasjonen fremfor alt ved valg av tilleggsutstyr (utstyrspakker, ekstrautstyr og tilvalg) en avgjørende rollte.

Regulert er de tekniske og lovmessige spesifikasjoner for vekt av din bobil i EU-bestemmelsen om gjennomføring nr. 2021/535 (til juni 2022: EU-bestemmelse om gjennomføring nr. 1230/2012). Denne gjelder enhetlig innenfor Den europeiske union. For å gjøre valget og konfigurasjonen av din bobil enklere ved å ta hensyn til de lovmessige og tekniske spesifikasjoner, forklarer vi i det følgende vesentlige begrep og retningslinjer i denne forordningen og gir deg noen henvisninger, som for konfigurasjonen av kjøretøyet ditt samt valget av tilleggsutstyr (utstyrspakker, ekstrautstyr og tilvalg) fra vårt tilbud fra fabrikkens side er spesielt viktige. Vennligst les omhyggelig gjennom denne før konfigurasjon og bestilling av kjøretøyet ditt. Våre forhandlere gir deg ved valg og konfigurasjon av bobilen din supplerende hjelp.

1. TEKNISK TILLATT TOTALVEKT
Den teknisk tillatte totalvekten beskriver den av produsenten fastlagte, relatert til planløsningen, tillatte vekten som din
bobil i belastet tilstand maksimalt må veie (f.eks. 3500 kg, 4500 kg). Denne blir innført i registreringspapirene del I. Angivelsen av den teknisk tillatte totalvekten for hver planløsning finner du i de tekniske data, som er oppført i våre salgsdokumenter (f.eks. i prislistene).
Kjøretøyets tillatte totalvekt (f.eks. 3500 kg) må i kjøredrift ikke overskrides. Hvis kjøretøyet i kjøredrift overskrider den teknisk tillatte totalvekten, er dette er en overtredelse som kan straffes med bot. Vi anbefaler derfor sterkt, hver gang før du starter kjøringen, å kontrollere og sikre at du med kjøretøyet ikke overskrider den teknisk tillatte totalvekten (f.eks. 3500 kg).

2. VEKT I KJØREKLAR STAND
Vekten i kjøreklar stand tilsvarer kjøretøyets (tom-)vekt med standardutstyr fra fabrikkens side (inklusive smøremidler, ver-
ktøy, hjelp ved dekkreparasjonssett og med 90% full drivstofftank) pluss en lovbefalt fastsatt vekt for føreren på 75 kg.

Vekten i kjøreklar stand inneholder i det vesentlige de følgende posisjoner:

kjøretøyets tomvekt samt bodel inklusive påfylte drivstoffer som smørefett, oljer og kjølevæsker;
standardutstyr, dvs. alle utstyrsgjenstander, som fra fabrikken er med i standard leveringsomfang;
100% full ferskvannstank ved kjøring (fylling for kjøring iht. produsentens angivelser). Du finner produsentens angivelser til fylling for kjøring i salgsdokumentene (f.eks. i prislistene).Dette er alt etter modellserie 20 l hhv. 50 l) og en 100% full aluminium-gassflaske med en vekt på 16 kg;
90% full drivstofftank inklusive drivstoff;
føreren, hvis vekt, uavhengig av førerens faktiske vekt, fastsettes med 75 kg.

Det dreier seg ved vekten i kjøreklar stand altså om grunnfigurasjonen av kjøretøymodellen som du har valgt med standardutstyr pluss en i lov fastlagt vekt på 75 kg for føreren. Denne endrer seg ved valget av tilleggsutstyr (utstyrspakker, ekstrautstyr, tilvalg).
Angivelser til vekten i kjøreklar stand finner du for hver planløsning i våre salgsdokumenter (f.eks. i prislistene).

Det er viktig at det i våre salgsdokumenter ved angitt verdi for vekten i kjøreklar stand dreier seg om en typegodkjent beregnet og av myndighetene kontrollert standardverdi. Det er rettslig tillatt og mulig at vekten av kjøretøyet i kjøreklar stand levert til deg på grunn av produksjonsbetingede toleranser avviker fra den i salgsdokumentene angitte pålydende verdien. Den rettslig tillatte toleransen utgjør ± 5%. Derved tar EU-lovgiveren med i betraktning at det på grunn av vektvariasjoner på leverte deler samt prosess- og
værbetinget kan oppstå visse vektvariasjoner i kjøreklar stand. Vennligst ta hensyn til dette ved valg og konfigurasjon av bobilen din.

For å vise disse (tillatte) produksjonsbetingede avvik fra vekten, et regningseksempel:

Vekt i kjøreklar stand iflg. salgsdokumenter:	2 900 kg
Rettslig tillatt toleranse på ± 5%:	145 kg
Rettslig tillatt forskjell av vekten i kjøreklar stand:	2 755 til 3 045 kg

Den konkrete forskjellen for de tillatte avvikene for vekten i kjøreklar stand finner du for hver planløsning i de tekniske
data, som er oppført i våre salgsdokumenter. Som produsent bestreber vi oss for å begrense vektvariasjonene til det
produksjonstekniske uunngåelige minimumsmål. Avvik oppover og nedover innenfor det rettslig tillatte toleranseområdet oppstår derfor bare meget sjeldent. Det kan imidlertid ikke unngås fullstendig på tross av stadig gjennomførte tekniske optimaliseringer av produksjonsprosessen.

For å sikre at alle faktisk leverte kjøretøy overholder den rettslig tillatte toleransen, blir kjøretøyets faktiske vekt samt overholdelse av den tillatte toleransen på ± 5%, kontrollert av oss som produsent etter ferdigstillelse i produksjonen ved enden av båndet. Den faktiske vekten av kjøretøyet ved enden av båndet blir meddelt deg av din forhandler. Slik får du kunnskap om et eventuelt eksisterende, faktiske vektavvik på ditt kjøretøy.

3. ANTALL MAKSIMALT TILLATTE SITTEPLASSER/VEKT PASSASJERER
Antallet maksimalt tillatte sitteplasser under kjøringen blir fastlagt av oss som produsent i typegodkjenningsprosessen.
Av antallet maksimalt tillatte sitteplasser resulterer vekten av passasjerene. Vekten av passasjerene utgjør for hver tillatt sitteplass, som vi som produsent av kjøretøyet har fastlagt, 75 kg, uavhengig av hvor mye passasjerene faktisk veier. Det dreier seg også her om en lovbefalt beregnet størrelse. Da vekten til føreren allerede er regnet med i vekten av kjøreklar stand likeledes med 75 kg (se til dette under siffer 2.), blir det ikke lenger tatt hensyn til den ved vekten av passasjerene. Ved en bobil med fire tillatte sitteplasser utgjør vekten av passasjerene altså 3*75 kg = 225 kg.

Angivelsen av antall maksimalt tillatte sitteplasser i salgsdokumentene refererer til den respektive vekten av kjøretøyet i standardtilstand uten ekstrautstyr (om ekstrautstyr under siffer 4.) og gjengir det maksimale antall personer som under
kjøringen kan finne en sitteplass.
Antallet av disse sitteplassene er imidlertid avhengig av vekt og akselbelastning. Det kan altså reduseres ved montering
av ekstrautstyr (som valg av utstyrspakker, tilleggsutstyr og tilvalg) hhv. kan alt etter modell oppnås med en vektøkning av
tillatt totalvekt og/eller ved bortfall av tilleggsutstyr.

4. FAKTISK VEKT OG TILLEGGSUTSTYR
Vekten i kjøreklar stand (se til dette under siffer 2.) og vekten av et bestemt kjøretøy fra fabrikken med montert tilleggsut-
styr (utstyrspakker, tilleggsutstyr, tilvalg) blir tilsammen betegnet som faktisk vekt av kjøretøyet.
Angivelsen av faktisk vekt for ditt kjøretøy etter overlevering finner under siffer 13.2 i samsvarssertifikatet (Certificate of
Conformity, CoC), som leveres til deg av din forhandler ved overleveringen av kjøretøyet.

Vær oppmerksom på at det også ved den i samsvarssertifikatet (Certificate of Conformity, CoC) angitte faktiske
vekten dreier det seg om en standardisert verdi. Da for vekten i kjøreklar stand – som element av den faktiske
vekten – gjelder en rettslig tillatt toleranse på ± 5% (se til dette under siffer 2.), kan også den faktiske vekten
i forhold til den angitte nominelle verdien avvike tilsvarende.

Med til såkalt tilleggsutstyr hører ifølge den lovmessige definisjonen, alle utstyrsdeler som tilvalg som ikke er med i standardutstyret, som med produsentens ansvar – dvs. fra fabrikken – blir plassert på kjøretøyet og som kan bestilles av kunden (f.eks. markise, sykkel- eller motorsykkelstativ, satelittanlegg, solcelleanlegg, stekeovn etc.). Angivelser til enkelt- hhv. pakkevektene av utstyrpakkene som kan bestilles, tilleggsutstyr og tilvalg finner du i salgsdokumentene våre. Ikke med til ekstrautstyr i denne betydning hører annet tilbehør, som etter levering av kjøretøyet fra fabrikken ettermonteres av forhandleren eller av deg personlig.

5. MAKSIMAL VEKT SOM ER FASTLAGT AV PRODUSENTEN FOR TILLEGGSUTSTYR OG NYTTELAST
Da også montering av tilleggsutstyr underligger rettslige og tekniske grenser, bestemmer vi per planløsning og kjøretøy verdien av den maksimale vekten for tilleggsutstyr som av produsenten i tillegg til standardutstyret kan plasseres på kjøretøyet (f.eks. som utvalg av utstyrspakker og ekstrautstyr). Denne verdien må ved utvalg og konfigurasjon av kjøretøyet ditt ikke overskrides.

Angivelse av vekt for tilleggsutstyr fastlagt av produsenten finner du i våre salgsdokumenter (f.eks. i prislistene).

Ved den maksimale vekten for tilleggsutstyr fastlagt av produsenten skal det sikres, at den lovbefalte såkalte minste nyttelasten etter leveringen av et kjøretøy av produsenten også faktisk kan utnyttes for lastekapasiteten. Det kan altså bare bestilles og monteres så mye tilleggsutstyr fra fabrikken, at det fremdeles blir igjen tilstrekkelig vekt for bagasje og annet tilbehør (såkalt nyttelast), uten at den teknisk tillatte totalvekten overskrides.

Nyttelasten beregnes ved at man fra den teknisk tillatte totalvekten (til dette under siffer 1.) trekker fra vekten i kjøreklar stand (nominell verdi ifølge salgsdokumentene, til dette under siffer 2.), vekten av passasjerene (til dette under siffer 3.) og den av produsenten fastlagte maksimale vekten for tilleggsutstyr.

For bobiler foreskriver den europeiske lovgiveren en fast minste nyttelast som må bli igjen for bagasje eller annet tilbehør som av fabrikken ikke er montert. Denne minste nyttelasten beregnes som følgende:

Minste nyttelast i kg ≥ 10 * (n + L)

Derved gjelder: „n“ = høyeste antall passasjerer pluss fører og „L“ = totallengde kjøretøy i meter (inklusive siffer etter komma).

Ved en bobil med en lengde på 7 m og 4 tillatte sitteplasser (inklusive fører) er den minste nyttelasten altså f.eks. 10 kg * (4 + 7) = 110 kg.

Vær ved konfigurasjonen av bobilen din oppmerksom på at den minste nyttelasten ikke må underskrides.

For at den minste nyttelasten blir overholdt, finnes for hver kjøretøymodell en maksimal kombinasjon av tilleggsutstyr som kan bestilles. I eksempelet ovenfor med en minste nyttelast på 110 kg, må totalvekten for tilleggsutstyr ved et kjøretøy med fire tillatte sitteplasser (inklusive fører) og en vekt i kjøreklar stand på 2900 kg f.eks. være maksimalt 265 kg:

3500 kg	Teknisk tillatt totalvekt
– 2 900 kg	Vekt i kjøreklar stand
– 3*75 kg	Vekt av passasjerer
– 110 kg	Minste nyttelast
= 265 kg	Tilleggsutstyr

Vennligst merk at denne beregningen går ut fra den i prosessen for typegodkjenning fastlagte standardverdien for vekt i kjøreklar stand, uten å ta hensyn til de tillatte avvik fra vekt i kjøreklar stand (se til dette under siffer 2.). Hvis den maksimalt tillatte verdien for tilleggsutstyr på (i eksempel) 265 kg tilnærmet eller fullstendig utnyttes, kan det ved et avvik fra vekten i kjøreklar stand oppover derfor komme til at den minste nyttelasten på 110 kg riktignok kalkulatorisk under anslag av standardverdien av vekten i kjøreklar stand blir overholdt, men at en tilsvarende lastekapasitet faktisk ikke er mulig.

Også til dette et regningseksempel for et kjøretøy med fire tillatte sitteplasser, hvor den faktisk veide vekten i kjøreklar stand ligger med 1% over den nominelle verdien:

3500 kg	Teknisk tillatt totalvekt
– 2 929 kg	Kjøretøyets faktiske vekt i kjøreklar stand (+ 1% i forhold til de angitte 2 900 kg i salgsdokumentene)
– 3*75 kg	Vekt av passasjerer
– 265 kg	Vekt tilleggsutstyr
= 81 kg	Faktisk mulighet for lastekapasitet (< minste nyttelast på 110 kg); den minste nyttelasten blir altså i dette eksemplet underskredet med 29 kg

For å unngå en slik underskridelse av den minste nyttelasten, blir den bestillbare vekten for tilleggsutstyr fra produsentens
side, relatert til planløsningen, redusert. Begrensningen av tilleggsutstyret skal sikre at den minste nyttelasten, dvs. den
lovbefalte frie vekten for bagasje og annet tilbehør, ved de av produsenten leverte kjøretøyene, faktisk også er tilgjengelig
for lastekapasiteten.
Da den faktiske vekten av det bestemte kjøretøyet produksjonsbetinget først kan registreres ved veiing ved enden av
båndet, kan det ikke fullstendig utelukkes at det i sjeldne unntakstilfeller, på tross av denne begrensningen av til-
leggsutstyret, kan oppstå en situasjon hvor den minste nyttelasten ved enden av båndet ikke er sikret. For å garante –
re den minste nyttelasten også i disse tilfeller, vil produsenten sammen med din forhandler og deg sjekke før levering av
kjøretøyet, om kjøretøyet f.eks. blir lesset på, tillatte sitteplasser blir redusert eller det tas ut tilleggsutstyr for å redusere
vekten, slik at du får levert et kjøretøy som har en lovlig minste nyttelast.
Vektene for tilbudt av tilleggsutstyr fra fabrikken finner du i våre salgsdokumenter (f.eks. i prislistene.).

Tilleggsvekten av tilleggsutstyr (alle utstyrsdeler som ikke er med i standardomfanget) øker kjøretøyets faktiske vekt (= vekt i kjøreklar stand pluss det valgte tilleggsutstyret) og reduserer nyttelasten. Den angitte verdien viser tilleggsvekten i forhold til standardutstyret for den respektive planløsningen. Totalvekten av det valgte tilleggsutstyret (utstyrspakker, tilleggsutstyr og tilvalg) må ikke overskride den maksimale vekten for tilleggsutstyr fastlagt av produsenten.

6. VIRKNING AV TOLERANSER FOR VEKT PÅ NYTTELASTEN I KJØREKLAR STAND
Også uavhengig av den minste nyttelasten bør du være oppmerksom på at uunngåelige produksjonsbetingede
vektvariasjoner i kjøreklar stand resulterer speilvendt i de gjenværende mulige lastekapasiteter:
Hvis du bestiller vårt eksempelkjøretøy (jf. under siffer 5.) f.eks. med et tilleggsutstyr med en totalvekt på 150 kg,
resulterer det på grunnlag av standardverdien for vekten i kjøreklar stand kalkulatorisk i en nyttelast på 225 kg. Den
faktiske mulige lastekapasitet som er tilgjengelig, kan på grunn av toleransene avvike fra denne verdien og ligge
høyere eller lavere. Dersom vekten av kjøretøyet ditt i kjøreklar stand angitt som tillatt i salgsdokumentene med 1%,
reduseres den mulige lastekapasiteten fra 225 kg til 196 kg:

3 500 kg	Teknisk tillatt totalvekt
– 2 929 kg	Kjøretøyets faktiske vekt i kjøreklar stand (+ 1% i forhold til de angitte 2 900 kg i salgsdokumentene)
– 3*75 kg	Vekt av passasjerer
– 150 kg	Bestilt tilleggsutstyr for det bestemte konfigurerte kjøretøyet
= 196 kg	Faktisk mulig lastekapasitet

For å sikre at den beregnede nyttelasten faktisk er riktig, bør du ved valg og konfigurasjonen av kjøretøyet for sikkerhets
skyld ta med i beregningen de mulige og tillatte toleransene for vekten i kjøreklar stand. Vi anbefaler derfor sterkt å veie
den lastede bobilen før hver reise på en ikke automatisk vekt og ved å ta hensyn til passasjerenes aktuelle vekt, for å
bestemme om den teknisk tillatte totalvekten og den teknisk tillatte totalvekten på akselen er overholdt.

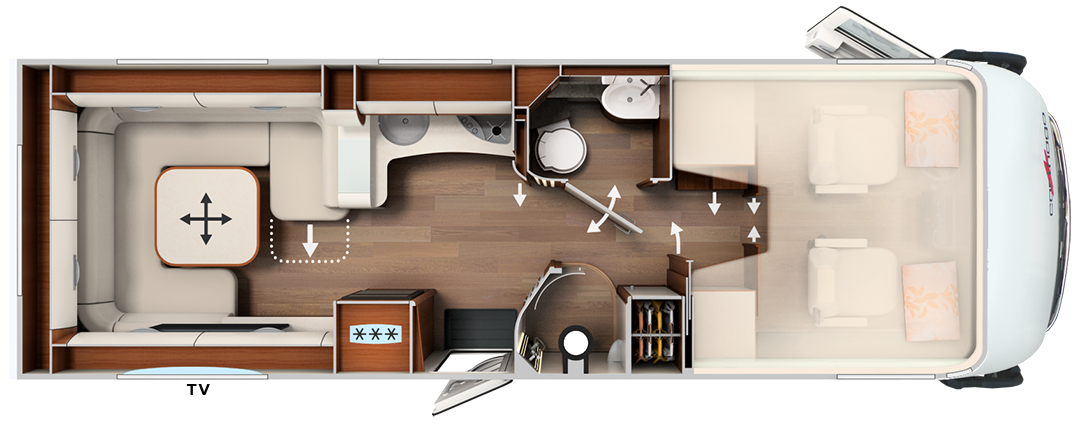

liner-for-two I 53

liner-for-two I 53

Tekniske data
